Hotel Catalonia-Impermeabilización de cubiertas ajardinadas

Sistema principal empleado:
TECNOCOAT
Tipología:
Cubiertas planas, jardineras
Año de ejecución:
2011
Superficie:
7000 m2

DESCRIPCIÓN DE LA EJECUCIÓN

Impermeabilización de los forjados de hormigón armado planos, en la nueva ejecución del Hotel Catalonia situado en l’Hospitalet del Llobregat, en la formación de cubiertas planas del edificio, cubiertas ajardinadas en las plantas intermedias y impermeabilización de jardineras de chapa metálica galvanizada situadas colgadas en la zona intermedia de los dos cuerpos del edificio.

Se han impermeabilizado aproximadamente 7.000 m2 con nuestro sistema Tecnocoat P-2049 de membrana continua de poliurea pura 100%, sobre hormigón armado en forjados planos y sobre chapa galvanizada.

Hotel Catalonia / Case Polyurea PuraHotel Catalonia / Case Polyurea PuraHotel Catalonia / Case Polyurea PuraHotel Catalonia / Case Polyurea Pura

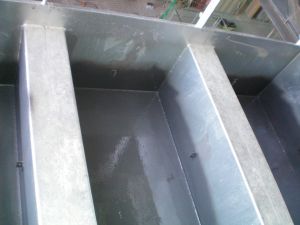

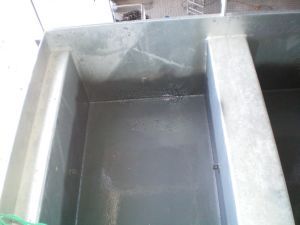

Vista general de zona de jardineras de chapa galvanizada              Jardinera de chapa galvanizada.

Hotel Catalonia / Case Polyurea PuraHotel Catalonia / Case Polyurea Pura

Jardinera de chapa galvanizada con aplicación                 Jardinera de chapa galvanizada con imprimación



MÉTODO DE APLICACIÓN

El procedimiento que se ha seguido para esta aplicación, ha sido el siguiente:

Fase 1: Preparación del soporte

  • Fresado de la superficie: fresado de la superficie de hormigón armado de los forjados, para conseguir una alta adherencia del sistema, reduciendo a cero las acumulaciones de aire y por tanto, la aparición de burbujas o cráteres en la superficie. En las zonas de chapa galvanizada, se requiere la eliminación de la grasa o elementos contaminantes que pudiera contener debidos a su fabricación.
  • Limpieza general: se procedió a la eliminación del polvo generado del fresado, suciedad proveniente de la obra y otros elementos provenientes de estos trabajos previos y que hubieran impedido la óptima adherencia al soporte.



Fase 2: Puntos singulares

Zonas como juntas de trabajo o de dilatación, encuentros con paramentos, sumideros u otros elementos singulares de la estructura o morfología de la obra, requieren de un trabajo focalizado para asegurar el buen funcionamiento del sistema. En este caso, se realizaron trabajos en los siguientes puntos:

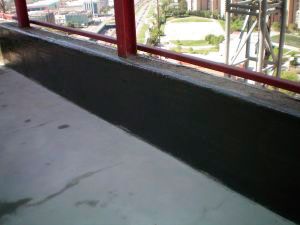

  • Realización “ medias cañas “ de mortero: En el contexto de esta ejecución, fue importante asegurar la continuidad del sistema de impermeabilización Tecnocoat P-2049 en todos los encuentros de los perímetros con los paramentos verticales, y conseguir un buen soporte del giro en vertical de la membrana. De esta manera, se aseguró una continuidad perfecta en la aplicación, así como que en la zona de los giros de dirección se realizase de manera suave y sin puntos angulosos, que a la largo plazo y debido a posibles movimientos de la estructura, pudieran dañar a la membrana. Es importante resaltar que en todos estos puntos, nuestro sistema Tecnocoat P-2049 no necesita de ningún tipo de armado o refuerzo.
  • Preparación de juntas existentes: las juntas existentes en los forjados y muretes perimetrales, se prepararon aplicando nuestra masilla elástica Desmopol Masilla PU., para dar flexibilidad a la zona y evitar roturas debidas al movimiento excesivo de la estructura de hormigón.



Fase 3: Aplicación de los productos del sistema Tecnocoat P-2049

El sistema Tecnocoat P-2049 utilizado en este caso concreto, se generó con la aplicación de los siguientes materiales:

  • Imprimación Tecnocoat Primer PU: aplicada manualmente mediante rodillo sobre toda la superficie; mejora la adherencia del soporte existente y evita la presencia de aire ocluido.
  • Membrana Tecnocoat P-2049: membrana de poliurea pura 100% Tecnocoat; continua y completamente adherida al soporte; se aplica mediante equipo de proyección GRACO-EXP2 con control de mezcla, temperatura y presiones de los componentes líquidos. La aplicación se realiza directamente sobre la imprimación en diversas capas continuas hasta conseguir el grueso requerido por nuestro documento DITE 11/0357.

Al ser zonas de ajardinamiento, con cubrición de tierras naturales, no se aplicó ningún barniz alifático de protección.



VENTAJAS DE LA APLICACIÓN

Los factores favorables a la aplicación del sistema de impermeabilización y recubrimiento de Tecnocoat P-2049, y que decidieron su puesta en obra frente a otros sistemas, fueron los siguientes:

  • Impermeabilización en encuentros con muretes perimetrales de contorno. Así como en las jardineras de chapa galvanizada, amplia cubrición de todas las superficies y encuentros.
  • Gran rapidez de ejecución respecto a otros sistemas, lo que debido a la cantidad y a la periodicidad de las lluvias de la zona, hacen del sistema Tecnocoat P-2049 ideal para evitar retrasos de ejecución de obra.
  • Continuidad completa de la impermeabilización en todos los aspectos de la morfología de la ejecución, teniendo en cuenta los detalles constructivos existentes como son los encuentros con los paramentos verticales de fachadas.
  • Gran resistencia a punzonamiento y a abrasión, lo que asegura su estanqueidad en casos como el que nos ocupa de cubiertas ajardinadas. Además de la posibilidad de utilizar las superficies como zonas de acopios de materiales durante la ejecución.
  • De la misma manera, su clasificación para la aplicación en pendientes de cubierta con la clasificación S1-S4, es decir, en cubiertas con pendiente cero tal y como se refleja en el DITE 11/0357, la hacen idónea para su uso, ya que los proyectos estaban redactados con pendiente cero en los forjados y sin extendido de capas de realización de pendientes.
  • Óptima impermeabilización para soportar el peso de las cubiertas ajardinadas, gracias a su alta resistencia a cargas de uso que posee Tecnocoat P-2049, reflejada en el DITE 11/0357 a través de su categoría P4 de cubiertas altamente protegidas ( ajardinadas ).
